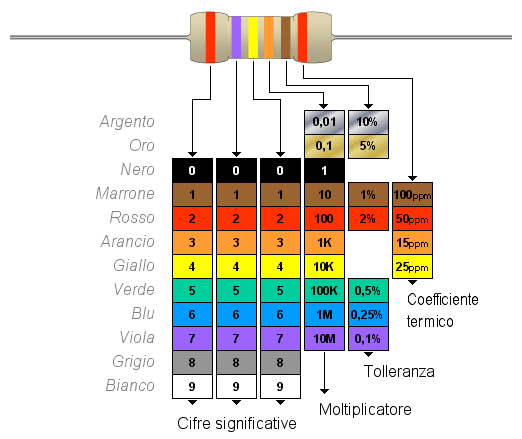

Valori standard delle resistenze nelle serie di precisione per uso professionale che utilizzano sei colori codificati. L'immagine ne mostra la definizione, l'esempio riguarda una resistenza con tolleranza dal valore nominale dell'1% e coefficiente di temperatura di 50 ppm (parti per milione / °C).

La prima, la seconda e la terza banda colorata formano il valore base della resistenza, la cifra così ottenuta va moltiplicata per il coefficiente indicato dalla quarta banda colorata. Il "K" presente nell'immagine significa mille, la "M" significa un milione. Solitamente l'intervallo utile rientra tra 1 ohm (Ω) e 1 Mohm (MΩ), l'uso dei colori argento, blu e viola nella 4° striscia è dunque raro. La quinta banda indica la tolleranza nel valore rispetto il nominale, tipicamente vi sono le opzioni di 0,1 / 0,25 / 0,5 e 1%.

La sesta banda colorata definisce il coefficiente di temperatura (TCR) espresso in ppm/°C, ovvero la modifica della resistenza in funzione della variazione nella temperatura del componente.

Non tutte le combinazioni nelle tre prime cifre significative trovano corrispondenti essendo la produzione limitata ad un set fisso di valori. Le resistenze di maggiore diffusione sono conformi alla serie E48 che comprende quarant'otto intervalli in una decade, altri componenti di maggior pregio invece adottano la serie E96 che comprende novantasei intervalli sempre nello spazio di una decade. Di seguito i valori per le serie citate, si rammenti che tali cifre base vanno moltiplicate come da indicazioni fornite nella 4° banda colorata.

Per fare degli esempi una resistenza da 64,9 kohm, che può essere nella serie E48 come E96, avrà bande di colore blu-giallo-bianco-arancio a cui segue naturalmente la quinta e sesta banda per indicare la tolleranza / coefficiente termico. Una resistenza da 174 ohm, che può essere solo nella serie E96, avrà bande di colore marrone-viola-giallo-marrone.
