6AB4


Descrizione:

Triodo con elevato Mu. Impiego principale in amplificatori ad accoppiamento resistivo ed in amplificatori con pilotaggio di Catodo.

Tipo
Piedinatura
Equivalenze
Triodo

Noval 7

Sostituti preferenziali :
EC92

Caratteristiche statiche
Vh 6.3 V
Ih 0.15 A
Va max 300 V
Vhk max 90 V
Pa max 2.5 W
Ik max 15 mA
Cag 1.6 pF
Ckg 2.6 pF
Cka 0.24 pF

Caratteristiche dinamiche per amplificatore in Classe A
Va 100 & 250 V
Vg1 -1 V @ Va=100 V
-2 V @ Va=250 V
Ia 3.7 mA @ Va=100 V
10 mA @ Va=250 V
Ra 15 Kohm @ Va=100 V
10.9 Kohm @ Va=250 V
S 4 mA/V @ Va=100 V
5.5 mA/V @ Va=250 V
Mu 60

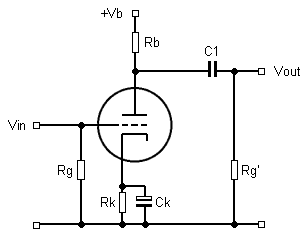

Schema applicativo

Condizioni operative per amplificatore con Vb=90V
Rb
(Kohm)
100
100
100
220
220
220
470
470
470
Rg'
(Kohm)
100
220
470
220
470
1000
470
1000
2200
Rk
(ohm)
2680
3060
3390
5500
6300
6930
10900
12500
13500
Ck
(uF)
33
22
22
15
15
10
6.8
6.8
6.8
C1
(nF)
330
150
100
150
100
47
100
47
33
G
24
25
28
25
28
28
26
28
28
Vout picco
(V, Ig=0.5 uA)
8
11
13
10
14
15
13
14
18

Condizioni operative per amplificatore con Vb=180V
Rb
(Kohm)
100
100
100
220
220
220
470
470
470
Rg'
(Kohm)
100
220
470
220
470
1000
470
1000
2200
Rk
(ohm)
1407
1674
1786
2890
3860
4660
6960
8450
9600
Ck
(uF)
47
33
33
22
15
15
10
10
6.8
C1
(nF)
330
150
100
150
100
47
100
47
33
G
31
33
34
33
33
33
31
32
32
Vout picco
(V, Ig=0.5 uA)
20
28
31
24
35
42
31
39
45

Condizioni operative per amplificatore con Vb=300V
Rb
(Kohm)
100
100
100
220
220
220
470
470
470
Rg'
(Kohm)
100
220
470
220
470
1000
470
1000
2200
Rk
(ohm)
974
1404
2169
2510
4200
4950
5700
8720
9700
Ck
(uF)
47
33
33
22
15
15
10
10
6.8
C1
(nF)
330
150
100
150
100
47
100
47
33
G
34
34
33
33
33
32
33
32
32
Vout picco
(V, Ig=0.5 uA)
37
57
78
50
78
85
57
81
88

Curve caratteristiche:

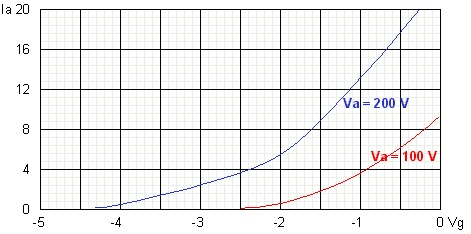

Ia (mA) in funzione di Vg1 (V) per diversi valori di Va (V)

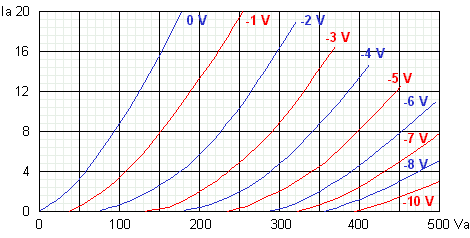

Ia (mA) in funzione di Va (V) per diversi valori di Vg1 (V)

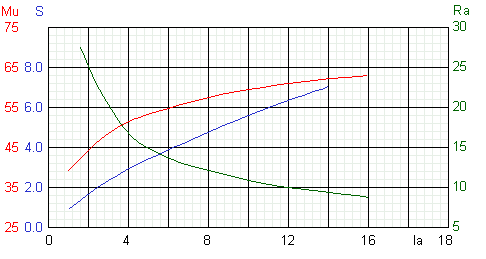

S (mA/V), Mu , Ra (Kohm) in funzione di Ia (mA) per Va = 250 V
