6J5G

Descrizione:

Triodo ad elevata transconduttanza. Impiego principale in amplificatori ad accoppiamento resistivo.

Tipo	Piedinatura	Equivalenze
Triodo	Octal 8	Sostituti preferenziali : 6J5 6J5GT

Caratteristiche dinamiche per amplificatore in Classe A
Va	(V)	90	250
Vg1	(V)	0	-8
Ia	(mA, Vin=0)	10	9
Ra	(ohm)	6700	7700
S	(mA/V)	3	2.6
Mu		20	20

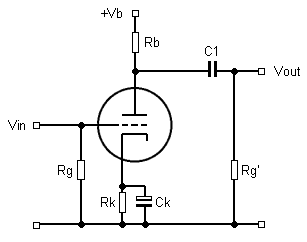

Schema applicativo

Condizioni operative per amplificatore con Vb=90V
Rb	(Kohm)	100	100	240	240	510	510
Rg	(Kohm)	100	100	100	100	100	100
Rg'	(Kohm)	100	240	240	510	510	1000
Rk	(ohm)	3300	3600	7500	9100	13000	15000
G		14	14	14	14	14	14
Vout rms	(V, THD=5%)	13	16	16	19	16	19

Condizioni operative per amplificatore con Vb=180V
Rb	(Kohm)	100	100	240	240	510	510
Rg	(Kohm)	100	100	100	100	100	100
Rg'	(Kohm)	100	240	240	510	510	1000
Rk	(Kohm)	2200	2700	5100	6800	9100	10000
G		14	15	15	15	15	16
Vout rms	(V, THD=5 %)	26	33	30	39	30	32

Condizioni operative per amplificatore con Vb=300V
Rb	(Kohm)	100	100	240	240	510	510
Rg	(Kohm)	100	100	100	100	100	100
Rg'	(Kohm)	100	240	240	510	510	1000
Rk	(Kohm)	1800	2200	4300	5100	6800	7500
G		14	15	15	15	16	16
Vout rms	(V, THD=5 %)	40	51	44	54	40	45

Curve caratteristiche:

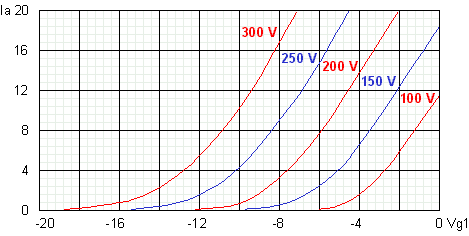

Ia (mA) in funzione di Vg1 (V) per diversi valori di Va (V)

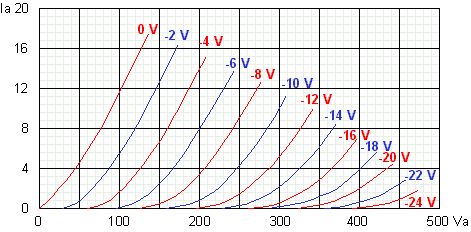

Ia (mA) in funzione di Va (V) per diversi valori di Vg1 (V)

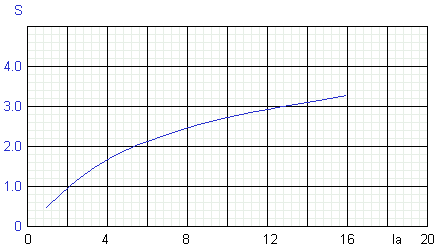

S (mA/V) in funzione di Ia (mA) per Va=250 V

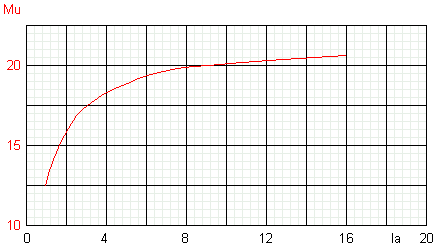

Mu in funzione di Ia (mA) per Va=250 V

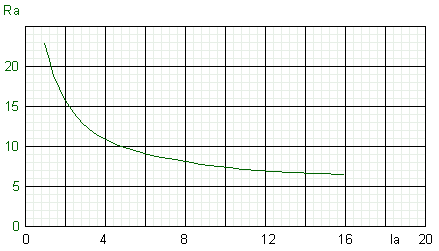

Ra (Kohm) in funzione di Ia (mA) per Va=250 V
